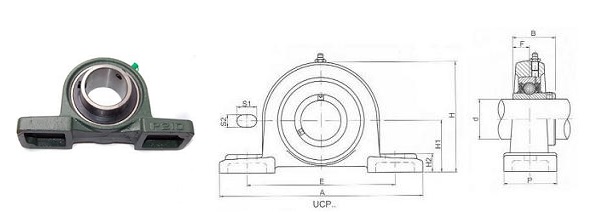

UCP



Symbol Wymiary mm Śruba mocująca
d H1 A E P S1 S2 H2 H B F
UCP201 12 30,2 127 95 38 13 19 14 62 31 12,7 M10
UCP202 15 30,2 127 95 38 13 19 14 62 31 12,7 M10
UCP203 17 30,2 127 95 38 13 19 14 62 31 12,7 M10
UCP204 20 33,3 127 95 38 13 19 14 65 31 12,7 M10
UCP205 25 36,5 140 105 38 13 19 15 71 34,1 14,3 M10
UCP206 30 42,9 165 121 48 17 20 17 84 38,1 15,9 M14
UCP207 35 47,6 167 127 48 17 20 18 93 42,9 17,5 M14
UCP208 40 49,2 184 137 54 17 20 18 100 42,9 19 M14
UCP209 45 54,0 190 146 54 17 20 20 106 42,9 19 M14
UCP210 50 57,2 206 159 60 20 23 21 113 51,6 19 M16
UCP211 55 63,5 219 171 60 20 23 23 125 55,6 22,2 M16
UCP212 60 69,8 241 184 70 20 23 25 138 65,1 25,4 M16
UCP213 65 76,2 265 203 70 25 28 27 150 65,1 25,4 M20
UCP214 70 79,4 266 210 72 25 28 27 156 74,6 30,2 M20
UCP215 75 82,6 275 217 74 25 28 28 162 77,8 33,3 M20
UCP216 80 88,9 292 232 78 25 28 30 174 82,6 33,3 M20
UCP217 85 95,2 310 247 83 25 28 32 185 85,7 34,1 M20
UCP218 90 101,6 327 262 88 27 30 33 198 96 39,7 M22
